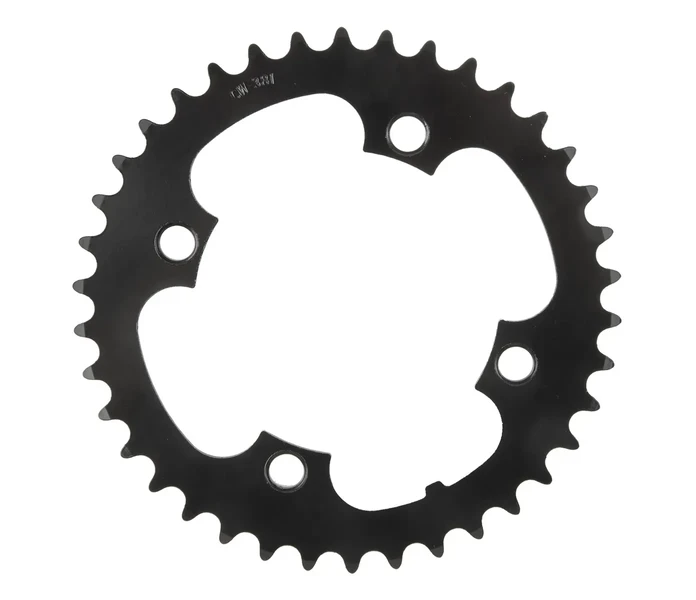

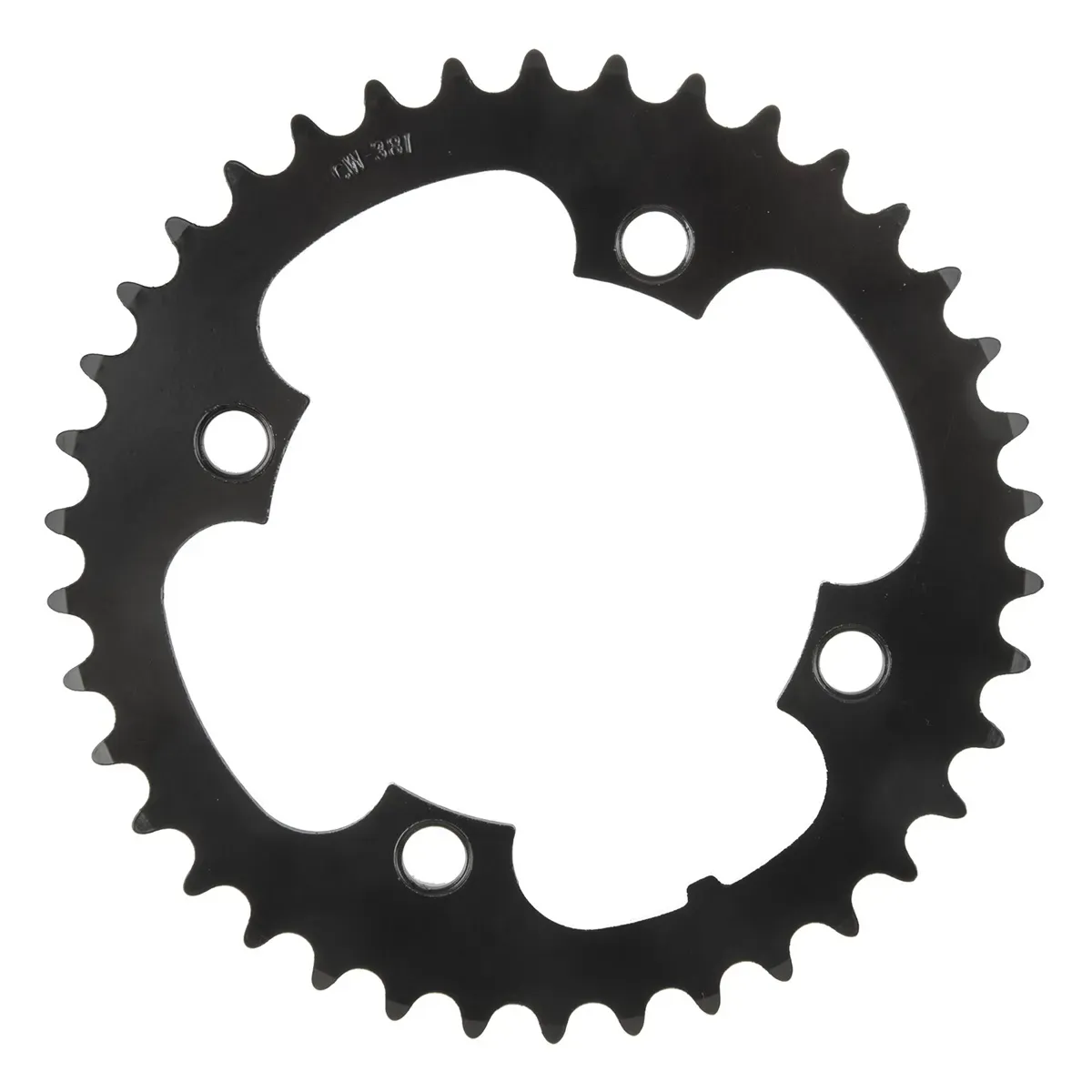

Framdrev SAMOX E-bike BCD104 stål. 40T.

Stålklinga för vevaxel till elcyklar.
40 tänder
Kedjedelning 1/2"
Kedjebredd 3/32", för 11/128" kedjor
4-bults fäste
Färg: svart
BCD/avstånd mellan korsande hål 104 mm
Vikt: 160 g
Mätning av kedjekransens hålavstånd
För 4-bults modell, mät avståndet mellan skruvarna:
mät avståndet mellan intilliggande hål
För 5-bults modell, använd i huvudsak tabellen nedan som hjälp.
Antal bultar på klingan Avstånd mellan två olika hål Avstånd mellan korsande hål
mm tum (PCD/BCD)
4 45,3 mm 1,78 tum 64 mm
4 56,6 mm 2,23 tum 80 mm
4 62,2 mm 2,45 tum 88 mm
4 66,5 mm 2,62 tum 94 mm
4 67,9 mm 2,67 tum 96 mm
4 72,1 mm 2,84 tum 102 mm
4 73,5 mm 2,90 tum 104 mm
4 84,9 mm 3,34 tum 120 mm
5 43,5 mm 1,71 tum 74 mm
5 55,2 mm 2,18 tum 94 mm
5 64,7 mm 2,55 tum 110 mm
5 76,4 mm 3,01 tum 130 mm
5 79,4 mm 3,12 tum 135 mm
Formel för beräkning av avstånd mellan bultar på ytterkanten:
4-bults:
Avstånd mellan intilliggande hål dividerat med 0,7071 = bultavstånd
5-bults:
Avstånd mellan intilliggande hål dividerat med 0,5878 = bultavstånd
